Ruedas Mecanum Wheels, la Revolución de las Ruedas Multidireccionales en la Industria
En el exigente y dinámico panorama industrial actual, la eficiencia intralogística, la optimización extrema del espacio y la precisión en el movimiento de cargas pesadas se han convertido en los pilares fundamentales para garantizar la rentabilidad de cualquier planta de producción. Dentro de este ecosistema de innovación constante, existe un componente tecnológico que ha transformado por completo la forma en que concebimos la movilidad de la maquinaria y los vehículos guiados automáticamente (AGV): las ruedas Mecanum.
También conocidas habitualmente en el sector como ruedas multidireccionales u omnidireccionales, las ruedas Mecanum representan una obra maestra de la ingeniería mecánica. A simple vista, pueden parecer elementos complejos, pero su diseño oculta una solución brillante a uno de los problemas más antiguos de la logística en interiores: cómo desplazar cargas pesadas en espacios extremadamente reducidos sin necesidad de realizar complejas y amplias maniobras de giro que consumen tiempo y metros cuadrados vitales.
A lo largo de este artículo, profundizaremos en qué son exactamente las ruedas Mecanum, cómo su peculiar física permite el asombroso movimiento holonómico, y por qué su integración en proyectos industriales, junto con estructuras de aluminio a medida y sistemas de cintas transportadoras, está marcando un antes y un después en la automatización de fábricas y almacenes.
¿Qué son exactamente las ruedas Mecanum y cuál es su origen?
Para entender el impacto de estas ruedas multidireccionales, primero debemos viajar a su concepción. La rueda Mecanum fue inventada en el año 1973 por el ingeniero sueco Bengt Ilon, quien por aquel entonces trabajaba para la empresa Mecanum AB (de ahí el nombre que las ha popularizado a nivel mundial). El objetivo de Ilon era claro: diseñar una rueda que permitiera a los vehículos moverse libremente en cualquier dirección y ángulo sin tener que cambiar la orientación de los ejes de las ruedas.

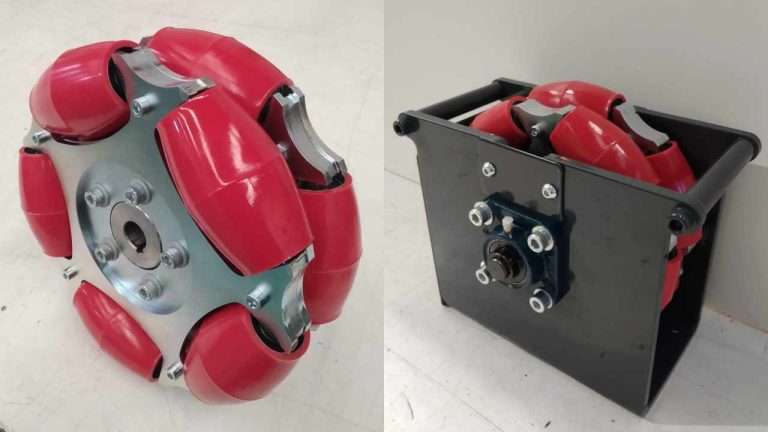

A diferencia de una rueda convencional, que únicamente puede generar tracción en una dirección paralela a su avance, la rueda Mecanum es un diseño compuesto. Está formada por un cubo central (la rueda principal) y una serie de rodillos pasivos, normalmente recubiertos de caucho o poliuretano, que se distribuyen a lo largo de todo el perímetro de la circunferencia exterior.
El secreto del movimiento: Rodillos a 45 grados
La verdadera genialidad y la chispa de ingenio del señor Ilon radicó en el ángulo de estos rodillos. En lugar de estar alineados perpendicularmente o paralelamente al eje de rotación (como ocurre en las ruedas omni tradicionales), los cilindros de las ruedas Mecanum están montados exactamente a un ángulo de 45 grados respecto al plano de la rueda.
Además, el perfil de estos rodillos está cuidadosamente esculpido con una forma curva o abarrilada. Esta geometría no es casual; asegura que, a medida que la rueda principal gira, el contorno circular exterior de la rueda en contacto con el suelo se mantenga constante. Esto evita que el movimiento sea brusco o a saltos, garantizando una interacción fluida y continua entre la maquinaria y el pavimento industrial.
Mecánica y física del desplazamiento multidireccional
El comportamiento de las ruedas Mecanum en movimiento es fascinante y se basa en la física de los vectores de fuerza. Al tocar el suelo y aplicar tracción mediante un motor eléctrico, la rueda mecanum gira como una rueda normal, pero la fuerza de fricción o fuerza motriz se produce en un ángulo de 45 grados, a lo largo del eje del rodillo en contacto.
Dado que el rodillo gira libremente sobre su propio eje, la componente tangencial de la fuerza es muy pequeña, mientras que la componente axial transfiere la fuerza motriz de manera eficiente. Para que un vehículo, un AGV o una plataforma industrial aproveche esto, siempre se requiere una configuración de cuatro ruedas mecanum.
Sinergia de fuerzas: Cómo se logra el movimiento holonómico
La magia ocurre cuando un sistema de control electrónico envía órdenes independientes a cada uno de los cuatro motores acoplados a las ruedas. Dependiendo de la dirección de rotación de cada rueda individual, los vectores de fuerza de tracción a 45 grados se suman o se cancelan entre sí en los ejes X (lateral) e Y (longitudinal):
Avance y retroceso en línea recta: Si las cuatro ruedas giran en la misma dirección a la misma velocidad, las fuerzas laterales (eje X) se cancelan por completo, y las componentes frontales (eje Y) se suman, impulsando el vehículo hacia adelante o hacia atrás con fluidez.
Desplazamiento lateral perfecto (movimiento de cangrejo): Si las ruedas en una diagonal giran hacia adelante y las ruedas de la diagonal opuesta giran hacia atrás, las componentes frontales se anulan. Sin embargo, las componentes laterales se suman, provocando que la estructura se mueva de lado a 90 grados sin que el chasis rote un solo milímetro.
Giro sobre su propio eje (Zero-Turn): Si las ruedas del lado izquierdo giran hacia adelante y las del derecho hacia atrás, todas las componentes de traslación se cancelan, generando un momento de torsión (torque) puro que hace que el vehículo rote 360 grados exactos sobre su punto central.
Ventajas de implementar ruedas multidireccionales en la logística industrial
La incorporación de sistemas basados en ruedas Mecanum aporta beneficios tangibles y directos a la operatividad diaria de una industria.
En primer lugar, la optimización extrema del espacio. En naves donde cada metro cuadrado tiene un alto coste, los pasillos entre líneas de montaje o estanterías pueden diseñarse más estrechos. Una carretilla o un AGV equipado con este sistema multidireccional no necesita radios de giro para maniobrar; simplemente avanza hasta el punto deseado y se desliza lateralmente para realizar la carga o descarga.
En segundo lugar, se produce una drástica reducción de los tiempos de ciclo logístico. Las complejas maniobras de aproximación quedan eliminadas. El posicionamiento milimétrico que ofrecen estas ruedas reduce el tiempo muerto entre paradas, aumentando la productividad general del proceso de intralogística.
Por último, otorgan una maniobrabilidad superior para cargas pesadas y voluminosas. Mover perfiles de gran longitud o piezas aeroespaciales en fábricas angostas solía ser un desafío monumental. Hoy en día, las plataformas omnidireccionales permiten transportar estos elementos sorteando obstáculos con una agilidad sin precedentes.
